1、前言
隨著經濟快速發展及城市化的加速，讓人、車、路三者間的矛盾日益凸顯，擁擠的交通、頻頻發生的交通事故及停車糾紛，已經不是只有在一線城市才會發生，而是逐漸向二、三線城市蔓延，僅靠人力指揮調節的傳統模式，已經無法解決各種交通問題。另外，為構建安全和諧的城市環境，車輛的停放信息接入治安管理系統勢在必行。因此，應用高科技進行車輛停車的管理，實現精確顯示交通要道違規與停車狀態的智能停車管理方案便因應而生。
2、方案背景
汽車保留量日益增長與城市停車位不足之間的矛盾，促生了車主選擇路邊停車的需求；
占道停車管理混亂，技術模式落后，導致寶貴的道路資源未有效利用，如果路邊停車沒有專業的管理，則會導致亂停亂放問題，嚴重影響了道路的暢通性及市容市貌；
為應對停車位資源不足的矛盾，歐美發達國家及我國港澳臺地區都啟用了路邊智慧停車，路邊停車作為智慧交通的一部分，有推廣的可行性；目前北京、深圳等城市已成功啟用路邊智慧停車，很多一線城市已將路邊停車納入城市智慧交通規劃之中；
啟用路邊停車是最快捷、最經濟、潛力最大的提供停車位資源的手段；
由于路邊停車方便快捷，相比停車場內停車降低了停車人的時間成本，因此路邊停車的需求旺盛；
3、方案介紹
基于物聯網的智慧泊車方案由三大部分組成，即地磁設備、無線通信網絡以及運營平臺。其中運營平臺包括云接入平臺、云應用平臺以及云存儲平臺三大部分。
云接入平臺包括通信子系統、協議解析子系統、業務鑒權子系統以及業務分發子系統。
云應用平臺包括停車收費管理系統、停車位監控系統以及手機端管理軟件。
3.1停車收費管理系統
停車收費管理系統包括會員管理、計費規則管理、停車管理、財務管理、報表管理以及系統管理等功能。
圖 停車收費管理系統
1、會員管理
會員管理就是對手機端注冊的用戶進行管理，包括手機端用戶的手機號碼、車牌號、注冊來源、推廣的渠道以及會員登錄的日志管理。 2、計費規則管理 計費規則管理就是對于日期規則、時段規則、時間段規則明細以及計費規則進行管理。日期規則指的是工作日與非工作日、高峰期與非高峰期的設置。時段規則是指是否按時段規則收費。時間段規則明細就是對于按時段規則和不按時段規則收費具體設置。收費規則指的是當選定好某條路段的日期規則、時段規則、時間段規時則明生成的計費規則。

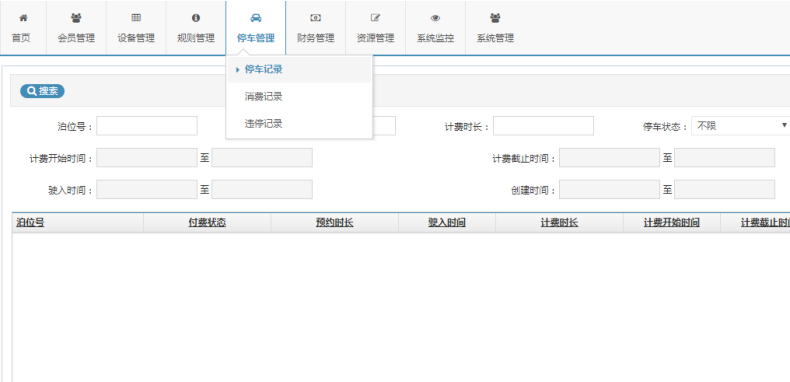

3、停車管理
停車管理包括停車記錄管理、消費記錄管理以及違停記錄管理。 停車記錄管理指根據泊位號、停車時間、預約時長、計費時長、停車狀態、預約狀態、計費時間、駛入時間等查詢條件對于指定的泊位號進行檢索。
消費記錄管理指根據泊位號、付費類型以及金額對指定的泊位號進行檢索。
違停記錄管理是系統對于違停車輛自動進行記錄并可手動錄入違停記錄，還可以根據車牌號、泊位號、繳費金額、罰款金額等條件進行檢索。
4、財務管理
財務管理包括會員錢包管理、充值記錄管理、消費記錄管理。 錢包管理指通過會員錢包的創建時間以及備注信息檢索會員錢包信息。
充值記錄管理指根據交易流水號、會員帳號、充值狀態以及下單時間等條件進行檢索，從而核對會員充值記錄的一項功能。
消費記錄管理就是通過會員帳號、消費類型、創建時間等條件檢索會員的每一筆消費記錄。
5、報表管理
報表管理主要提供基礎信息的打印統計、數據分析與統計、其他數據統計等功能。能夠提供企業內部/對外報表統計、日常運營數據與指標分析統計。如：車位的周轉率，單車位日、月、年收費情況，指定路段的車位日、月、年收費情況，區域車位日、月、年收費情況，日、月、年違停車輛統計等。 6、系統管理 系統管理包括機構管理、用戶管理、角色管理、部門管理、系統菜單管理以及區域基礎數據的管理。系統管理主要用于基礎數據的錄入、修改、查詢以及刪除等功能。
3.2停車位監控系統
停車位監控系統主要用于對停車位的運行狀態進行實時監控，同時對地磁設備的運行狀態進行實時監控。
1、網關信息
對于以Lora為通信模式的地磁設備，要接入到云端需要一套Lora網關，因此需要對網關進行管理。 網關信息管理包括網關的新增、修改、查詢以及刪除等功能。通過網關信息管理可以明確每個網關對應的城市、路段、機構、詳細地址等信息、網關的IP信息、網關的運行信息等。如下圖所示：
2、設備組信息
設備組信息管理包括設備組的新增、修改、查詢以及刪除等功能。通過該功能可以管理設備對應的網關號、機構號等信息。如下圖所示：
3、設備信息
設備信息管理包括地磁設備的新增、修改、查詢以及刪除等功能。通過該功能可以將泊位號與設備進行一一對應，可將設備歸納到指定的分組以及機構，可以管理設備安裝的具體路段和詳細地址，以及設備所對應車位的經緯度信息。 在設備信息管理中可以查看設備的工作狀態以及剩余的電池電量。一旦電池電量不足，系統自動以紅色的字體給予清晰地標注。
4、網關分布
5、設備分布
設備分布就是在電子地圖上查看設備具體分布的地址，可以對全城市停車位信息以及設備的安裝情況通過地圖的方式進行呈現。
3.3用戶手機端軟件

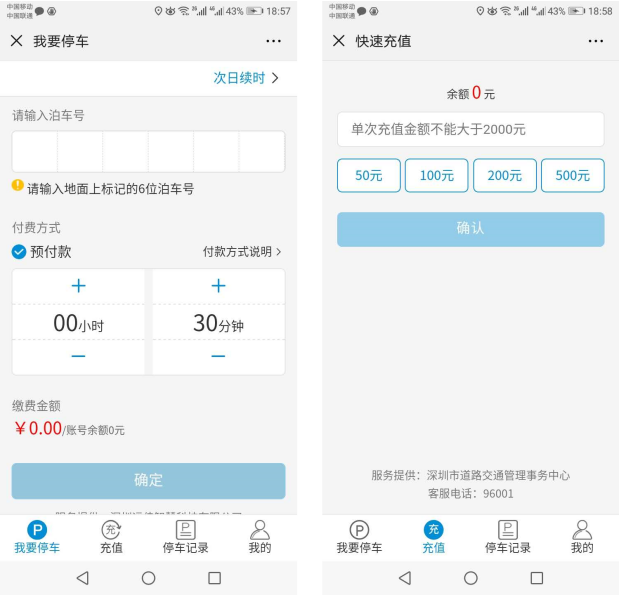

用戶手機端軟件包括手機端APP和微信端軟件兩種類型，兩種軟件的核心功能一致，區別在于手機端APP增加了廣告推送等增值業務。 用戶手機端軟件是車主用戶進行停車管理、充值管理、停車記錄以及個人中心等的手機端應用，包括iOS和安卓兩個版本。 1、停車管理 當車主用戶在某停車位停靠車輛后，輸入地面上的6位泊位號，選擇付款方式，輸入停車的時長后，系統自動根據計費規則，計算出相應的繳費金額，然后提交，如果是預付款則在線支付停車費后完成停車，否則系統在車輛駛離智慧自動扣除用戶帳戶中的費用。  圖 用戶手機端停車管理
2、充值管理
用戶可以自行輸入充值金額，或者可以選擇系統給定的快速充值面額進行充值，當金額選定后按提交則進入充值界面，選擇第三方付款方式（支付寶或微信）然后輸入相應的密碼即可完成充值。 3、個人中心 個人中心就是車主用戶進行管理個人賬戶的工具，可查看賬戶余額、查看賬單明細，可選擇次日續時，綁定車牌，更改用戶密碼等操作。

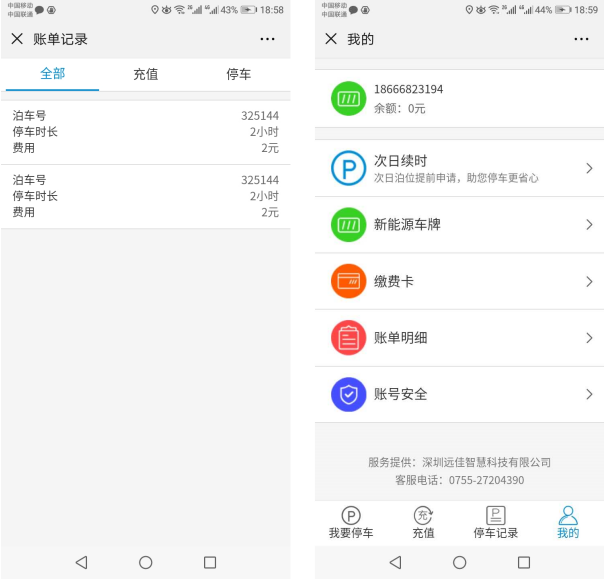

圖 用戶手機端個人中心
3.1巡檢員手機端軟件
巡檢員手機端軟件是用于監控違停車輛、監控地磁設備狀態，臨時收費管理的一套手機端軟件。 1、監控違停車輛
當車主用戶在某車位停靠一定的時間之后仍未繳費或未租賃，則巡檢員手機端會收到云端推送的提醒信息，巡檢員可以根據手機端的提醒到達指定的路段、指定的車位處理違停車輛。
2、監控地磁設備狀態 巡檢員登入系統后，系統自動分配其所管轄區域和路段的停車位信息，巡檢員可在手機端查看每個停車位的狀態，也可查看每個停車位地磁設備的實時狀態，一旦地磁設備出現故障、電量不足、SIM卡欠費等情況，巡檢員手機端軟件會受到云端推送的提醒信息。 3、臨時收費管理 當車主用戶在某車位停靠一定的時間之后仍未繳費或未租賃，則巡檢員手機端會收到云端推送的提醒信息，巡檢員可以根據手機端的提醒到達指定的路段、指定的車位現場收取違停車輛的停車費用。 4、用戶中心 巡檢員可在用戶中心查看其所管轄區域和路段的停車位信息，查看所有設備告警信息、違停信息，可查看待辦事項以及已辦事項，可記錄日常的工作日志，可更改用戶密碼。 |
